Saulės kolektorių kabelių jungtys

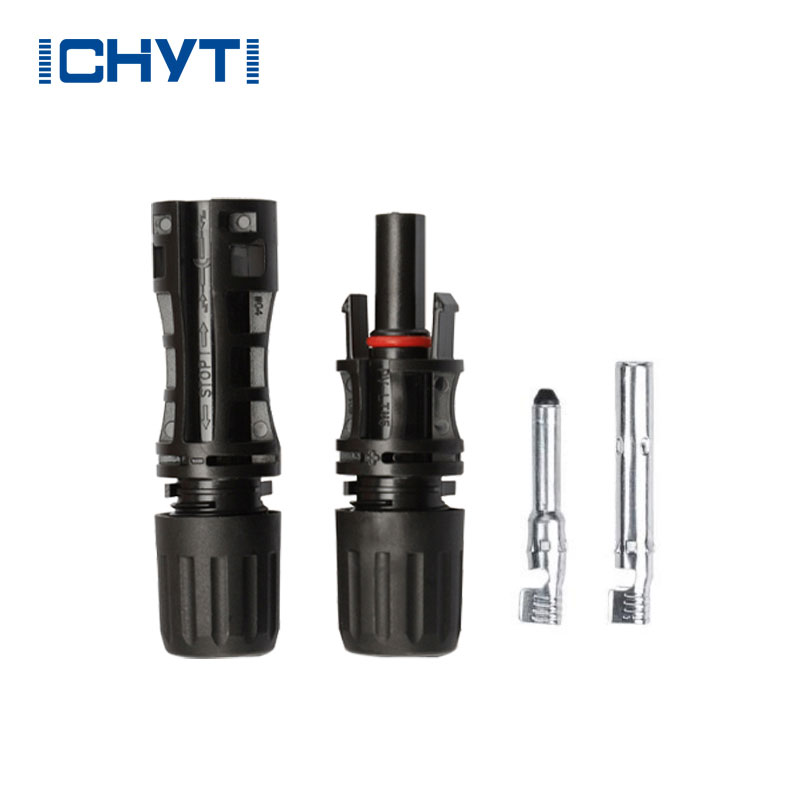

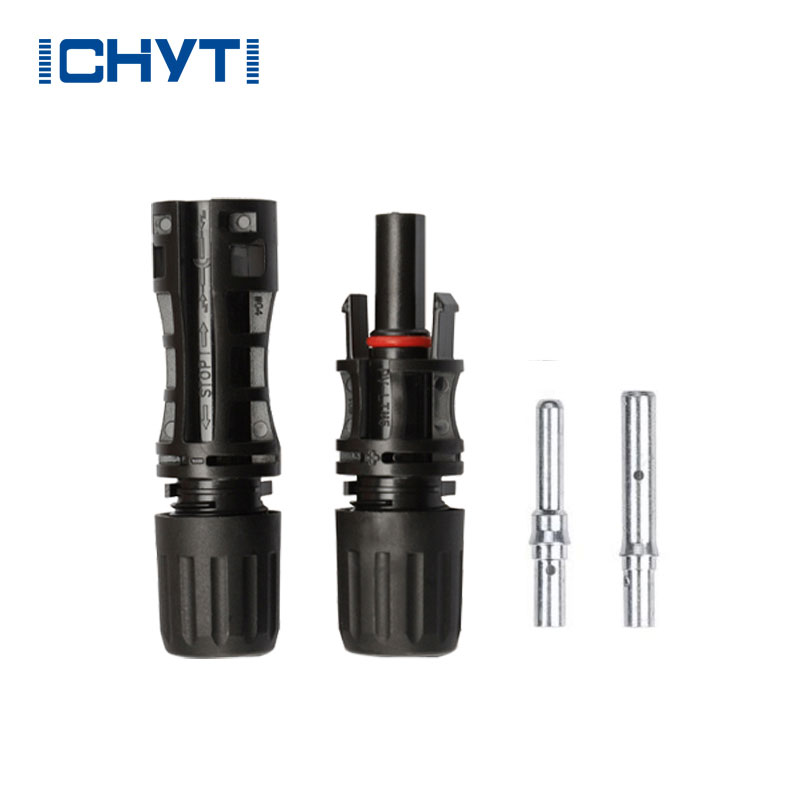

Kinijos tiekėjai ICHYTI saulės kolektorių kabelių jungtys, pagamintos Kinijoje, visiškai pritaikytos kliento poreikiams 1500 V fotovoltinėms sistemoms. saulės kolektorių kabelių jungtys yra suskirstytos į dvi dalis: linijos galą ir plokštės galą, o tai, ką mes paprastai vadiname saulės kolektorių kabelių jungtimis, reiškia linijos galo jungtis. Jį sudaro dvi dalys: metalinės dalys ir izoliacinės dalys. MC reiškia Multi Contact, o 4 reiškia metalinės šerdies skersmens dydį.

ICHYTI saulės kolektorių kabelių jungtys Parametras (specifikacija)



ICHYTI saulės kolektorių kabelių jungčių našumo reikalavimas

◉ Fotovoltinės jungtys turi turėti gerą laidumą, o kontaktinė varža neturi viršyti 0,35 miliohmo.
◉ Norint užtikrinti saulės elementų komponentų saugą, būtina užtikrinti pakankamą saugumą. Aplinka ir klimatas, kuriuose naudojami saulės energijos įrenginiai, kartais gali būti itin atšiaurūs, todėl jie turi būti atsparūs vandeniui, atsparūs aukštai temperatūrai, antikoroziniai, aukšta izoliacija ir kiti rodikliai, o apsaugos lygis turėtų siekti IP68.

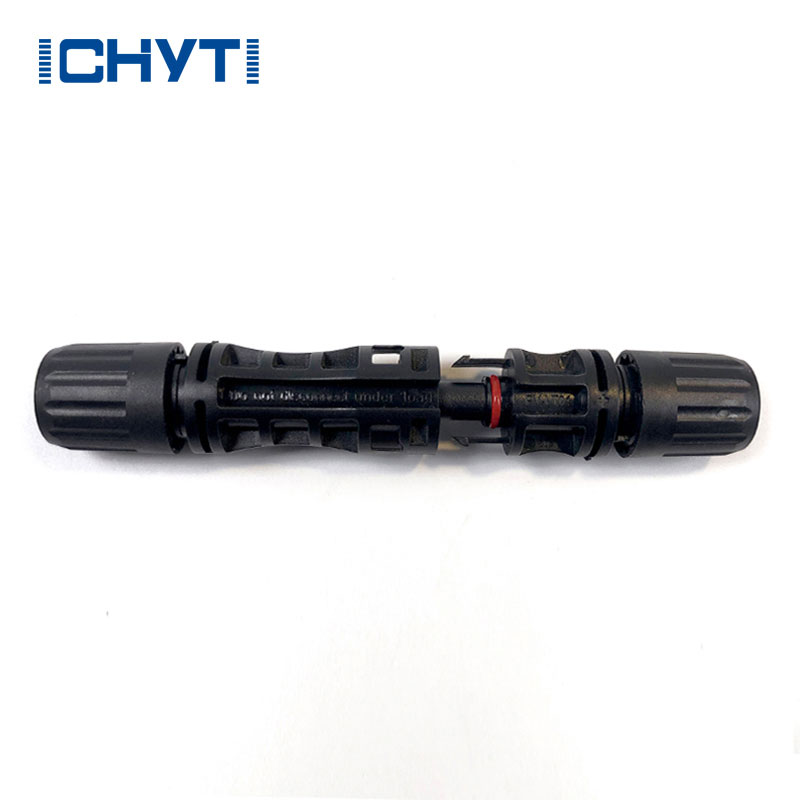

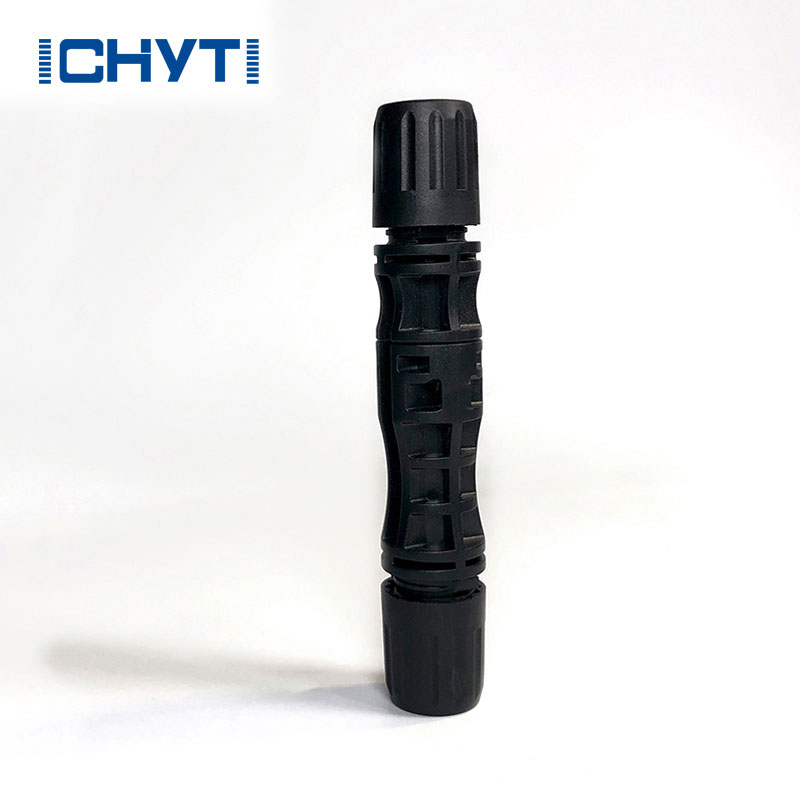

◉ Saulės kolektoriaus jungties konstrukcija turi būti tvirta ir patikima, o tinkamai įkištas vidinis ir vidinis jungtys turi turėti ne mažesnę kaip 80N jungties jėgą. Jungimui 4mm ² Laido MC4 jungtis neturi viršyti viršutinės ribinės 105 laipsnių Celsijaus temperatūros, kai teka 39A srovė. MC4/H4 jungtis yra vieno gyslo jungtis su vidine ir vidine jungtimi, kuri turi daug privalumų, tokių kaip geras sandarumas, patogus įkišimas, lengva priežiūra ir taisymas.

ICHYTI saulės kolektorių kabelių jungtys Informacija

ICHYTI saulės kolektorių kabelių jungtys Matmenys ir laidai



ICHYTI saulės kolektorių kabelių jungtys Montavimo atsargumo priemonės

Renkantis kištuką, reikia atkreipti dėmesį į gaminio kokybę, įskaitant atitiktį vidinio metalinio laidininko dydžiui, medžiagos storiui, elastingumui ir dangai, kuri atitinka gebėjimą pernešti dideles sroves ir turėti gerą kontaktą. Kištuko korpuso plastikas turi užtikrinti lygų paviršių be įtrūkimų, o sąsaja turi būti gerai sandari. Montuojant komponentų jungtis, būtina vengti saulės spindulių ir lietaus, kad būtų išvengta jungčių senėjimo, vidinių jungčių ir kabelių korozijos, kontaktinio atsparumo padidėjimo ir net užsidegimo, dėl kurio sumažėtų sistemos efektyvumas arba kiltų gaisras. nelaimingų atsitikimų.

Fotovoltinių jungčių montavimo ir užspaudimo procesas yra nepaprastai svarbus, todėl reikia naudoti profesionalius presavimo įrankius. Prieš statant fotovoltines elektrines, atitinkami inžinierių įrengimo darbuotojai turėtų būti apmokyti presavimo operacijų.
