Ar manote, kad vienas kintamosios srovės viršįtampio apsauginis įtaisas padengs visą jūsų pastatą?

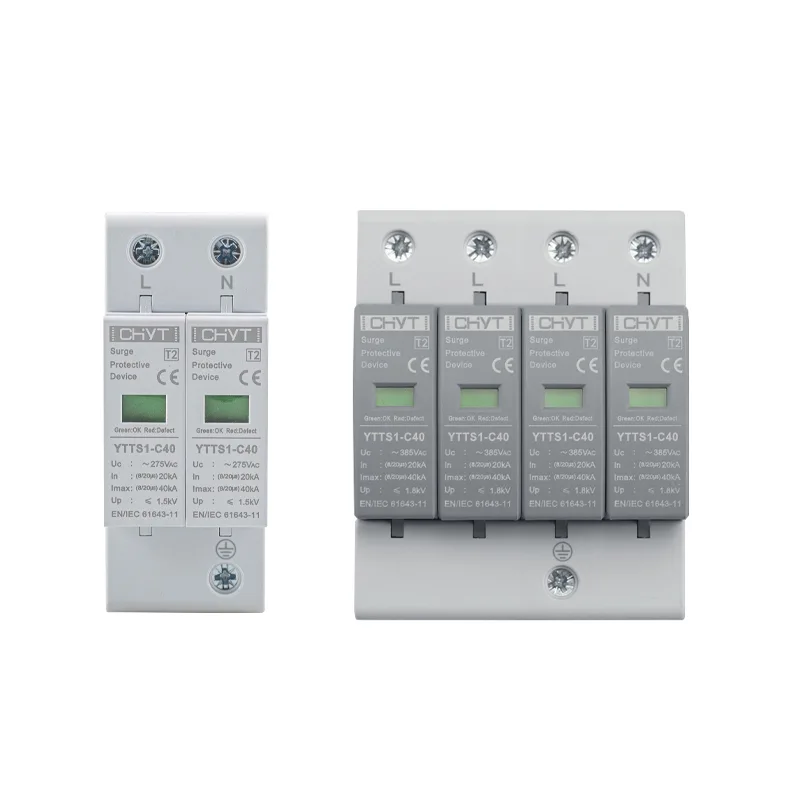

CHYTApsauginis kintamosios srovės viršįtampio įtaisasprogramos parodo, kodėl kelių lygių pastatui gali neužtekti vieno apsaugos taško.

Antplūdis mandagiai nepatenka į pastatą pro vienas iš anksto nustatytas duris. Žaibas, komunalinių paslaugų perjungimas, variklio paleidimas ir sustojimas arba vietinio elektros tinklo gedimai gali sukelti trumpalaikį viršįtampą skirtinguose elektros instaliacijos taškuose. Kai viršįtampis patenka į pastatą, patys laidai gali tapti problemos dalimi, pernešdami pereinamąjį srautą link jautrios įrangos.

Dėl to kyla praktinis elektros sistemos planavimo klausimas: ar vienas kintamosios srovės viršįtampio apsauginis įtaisas tikrai gali apsaugoti visą pastatą?

Mažoje instaliacijoje su trumpu kabelių eiga ir ribota įranga vienas strategiškai išdėstytas įrenginys gali būti naudinga apsauga. Tačiau didesniame pastate pasikliaujant vienu apsaugos tašku gali likti atviros pasroviui esančios grandinės.

Kodėl vieno apsaugos taško gali nepakakti

Apsauga nuo viršįtampių veikia nukreipdama per didelę pereinamąją įtampą nuo įrangos į įžeminimo sistemą. Kuo arčiau saugomos įrangos yra apsaugos įtaisas, tuo lengviau valdyti tą įrangą pasiekiančią įtampą.

Tai tampa sudėtingesnė, kai pastatas tampa didesnis.

Apsvarstykite trijų aukštų komercinį pastatą. Pagrindinis skirstomasis skydas gali būti įrengtas pirmame aukšte, o kompiuteriai, ŠVOK valdikliai, apšvietimo sistemos, ryšių įranga ir kitos elektroninės apkrovos paskirstytos po kelis aukštus. Tik prie pagrindinio įeinančio skydo įrengtas apsaugos nuo viršįtampių įrenginys negali automatiškai pašalinti kiekvieno pereinamojo laikotarpio visame elektros tinkle.

Kabelio ilgis yra svarbus, nes greito pereinamojo laikotarpio metu įtampa vis tiek gali išsivystyti išilgai laidininkų. Todėl įrenginiui, kuris gerai veikia prie įėjimo į servisą, gali prireikti papildomų apsaugos taškų, esančių toliau pasroviui.

Tai yra viena iš priežasčių, kodėl apsauga nuo viršįtampių geriau suprantama kaip sistema, o ne vienas komponentas.

Kur gali keliauti trumpalaikis viršįtampis

Ne kiekvienas antplūdis turi tą pačią kilmę ar kelią. Tiesioginis žaibo įvykis yra tik viena galimybė. Kasdienis elektros perjungimas taip pat gali sukurti trumpalaikes sąlygas.

Įprasti šaltiniai:

Perėjimas iš pagrindinės paskirstymo sistemos gali pereiti į atšakas. Jei jautri įranga yra tam tikru atstumu nuo pirminės apsaugos taško, gali būti tinkama papildoma apsauga.

Šis supaprastintas vaizdas padeda paaiškinti skirtumą:

Tikslus išdėstymas priklauso nuo elektros konstrukcijos, įžeminimo sistemos, įrangos jautrumo ir taikomų montavimo reikalavimų.

Svarbus atstumas tarp plokščių

Viena iš lengviausiai nepastebėtų detalių yra fizinis atstumas tarp apsaugos įtaisų ir krovinių.

Įsivaizduokite didelį pastatą, kurio viename skyriuje yra pagrindinis elektros skydas, o kitoje – automatikos valdymo spinta. Net jei abu yra prijungti prie tos pačios elektros sistemos, labai greito pereinamojo laikotarpio metu jie nėra elektriškai identiški.

Ilgesni laidininkai įveda varžą. Viršįtampio atveju tai gali prisidėti prie įtampos skirtumo tarp taško, kuriame sumontuota apsauga, ir taško, kur prijungta įranga.

Tai nereiškia, kad kiekvienam lizdui reikalingas atskiras apsaugos įtaisas. Vietoj to, apsaugos strategija turėtų atitikti elektros paskirstymo sistemos struktūrą.

Pirkimų ir inžinierių komandoms tai yra svarbus skirtumas. Klausimas neturėtų būti tiesiog toks: „Kiek reikia apsaugos nuo viršįtampių įrenginių? Geresnis klausimas yra: „Kur yra taškai, kuriuose trumpalaikė energija gali patekti, keliauti ir pasiekti jautrias apkrovas?

Koordinavimas yra svarbiau nei paprastas įrenginių pridėjimas

Įdiegus kelis apsaugos nuo viršįtampius įrenginius, sistema automatiškai nesukuriama.

Skirtinguose platinimo lygiuose įdiegti įrenginiai turi veikti kartu. Jų charakteristikos, iškrovos galia, įtampos apsaugos lygis ir įrengimo išdėstymas turėtų būti laikomi visos elektros sistemos dalimi.

Prastas koordinavimas gali sumažinti bendro susitarimo efektyvumą. Ir atvirkščiai, tinkamai išdėstytos apsaugos pakopos gali padalyti užduotį tarp pagrindinio paskirstymo taško ir paskesnių grandinių.

Bendras požiūris yra nustatyti skirtingus apsaugos lygius:

Pirminė apsauga

Pirmas svarbus dalykas, į kurį reikia atsižvelgti, yra gaunama elektros paslauga. Apsauga čia skirta dideliam trumpalaikiam energijos kiekiui, patenkančiam iš išorinio maitinimo tinklo.

Antrinė paskirstymo apsauga

Jei pastate yra atskiri skirstomieji skydai, gali būti svarstoma papildoma apsauga. Tai ypač aktualu, kai kabeliai yra gana ilgi arba kai grandinėse yra jautri elektros įranga.

Vietinės įrangos apsauga

Labai jautrioms sistemoms gali prireikti apsaugos arčiau pačios įrangos. Pavyzdžiai gali būti elektroninės valdymo sistemos, ryšių įranga, stebėjimo įrenginiai ir kita įranga, kuriai gali turėti įtakos pereinamoji viršįtampis.

Tikslas nėra visur dėti apsaugą. Svarbu, kad viršįtampis nerastų neapsaugoto kelio į įrangą.

Ką reikia patikrinti prieš pasirenkantApsauginis kintamosios srovės viršįtampio įtaisas?

Pats pastatas suteikia daug užuominų, reikalingų apsaugos planavimui.

Naudinga apžvalga turėtų apimti elektros sistemos konfigūraciją, vardinę įtampą, įžeminimo išdėstymą, numatomą viršįtampio aplinką, paskirstymo struktūrą ir prijungtų apkrovų tipus.

Taip pat verta nustatyti, ar grandinės tęsiasi lauke, ar jungiasi prie atvirose vietose esančios įrangos. Tokie ryšiai gali labai pakeisti rizikos profilį.

Pagrindiniai klausimai:

Šie patikrinimai paprastai yra naudingesni nei įrenginio pasirinkimas tik pagal nominalią įtampą arba fizinę išvaizdą.

Ką apie pastatus su saulės energijos sistemomis?

Situacija tampa įdomesnė, kai prie pastato prijungiama fotovoltinė įranga.

Saulės energijos įrenginiai gali sukurti papildomus elektros kelius tarp lauko įrangos ir patalpų paskirstymo sistemų. PV matricos, keitikliai, nuolatinės srovės laidai ir kintamosios srovės išvesties grandinės gali tapti bendros diskusijos apie apsaugą dalimi.

Tai ypač svarbu pastatams su saulės energijos įrenginiais ant stogo, nes PV įranga yra fiziškai arčiau lauko poveikio, o generuojama energija galiausiai jungiasi prie pastato elektros infrastruktūros.

Todėl apsauga nuo kintamosios srovės viršįtampių turi būti svarstoma kartu su platesne PV apsaugos sistema. Nuolatinės srovės grandinės pertraukikliai, nuolatinės srovės išskyrimo jungikliai, nuolatinės srovės viršįtampio apsaugos įtaisai ir kiti fotovoltinės apsaugos komponentai skirti skirtingoms sistemos dalims ir neturėtų būti laikomi keičiamais.

Pastato, kuriame įrengta saulės energija, peržiūra tik pagrindiniame kintamosios srovės skydelyje gali susidaryti neišsamų vaizdą.

Prielaida „Vienas įrenginys viskam“.

Vieno įrenginio patrauklumas yra suprantamas. Tai atrodo paprastesnė, užima mažiau vietos ir gali sumažinti komponentų, kuriuos reikia derinti, skaičių.

Tačiau elektrinis paprastumas popieriuje ne visada atitinka tinkamą apsaugą lauke.

Kompaktiškam pastatui su trumpu ir nesudėtingu paskirstymo keliu gali būti keliami labai skirtingi reikalavimai nuo gamyklos, biurų komplekso, sandėlio ar kelių aukštų pastato su keliomis skirstomaisiais skydais.

Todėl teisingas klausimas nėra, ar vienas įrenginys gali apsaugoti pastatą idealiomis sąlygomis. Naudingesnis klausimas yra tai, ar įrenginys užtikrina pakankamą apsaugą tose vietose, kur realiai gali atsirasti trumpalaikė energija.

Šis požiūrio pakeitimas gali užkirsti kelią kitu atveju pagrįstam apsaugos planui tapti per daug priklausomam nuo vieno apsaugos taško.

Diegimas vis dar svarbus

Net tinkamai parinktas apsaugos nuo viršįtampių komponentas gali veikti prastai, jei montavimas nebus tinkamai atliktas.

Jungiamieji laidai turi būti pakankamai trumpi ir išdėstyti pagal taikomus montavimo reikalavimus. Įžeminimas ir sujungimas yra vienodai svarbūs, nes viršįtampio srovei reikia kontroliuojamo kelio nuo saugomos įrangos.

Įrenginys taip pat turi būti sumontuotas vietoje, atitinkančioje jo elektrines funkcijas, ir, jei reikia, suderintas su apsauga nuo viršsrovių.

Šias detales lengva nepastebėti renkantis komponentus, nes jos nenurodomos gaminio etiketėje. Tačiau jie gali turėti tiesioginės įtakos realaus pasaulio apsaugos veiksmingumui.

Dėl šios priežasties specifikacijas reikėtų peržiūrėti kartu su elektros konstrukcija, o ne laikyti apsaugos nuo viršįtampio įtaisą izoliuotu priedu.

Praktinis būdas peržiūrėti pastato apsaugą

Pirkimų komandoms ir elektros planuotojams paprasta trijų etapų peržiūra gali padaryti procesą aiškesnį.

Pirmiausia nubrėžkite galios paskirstymą. Nustatykite gaunamą tiekimą, pagrindines plokštes, pogrupius ir pagrindinę įrangą.

Antra, nustatykite poveikio taškus. Ieškokite lauko jungčių, ilgų kabelių eigos, žaibo poveikio ir įrangos, kurios tolerancija yra ribota pereinamajai įtampai.

Trečia, įvertinkite apsaugos koordinavimą. Nustatykite, ar pakanka apsaugos prie įėjimo į servisą, ar reikia papildomų etapų pasroviui.

Šis metodas taip pat leidžia lengviau palyginti skirtingas specifikacijas, nesikreipiant tik į kainą ar vieną elektrinį parametrą.

Final Takeaway

Pastatas nebūtinai turi vieną „įėjimo į viršįtampio tašką“. Pereinamasis viršįtampis gali judėti įvairiomis elektros instaliacijos dalimis, o apsaugos efektyvumas priklauso nuo vietos, laidų, įžeminimo, įrangos jautrumo ir koordinavimo.

Mažai ir paprastai elektros sistemai gali pakakti vieno strategiškai įrengto apsaugos įtaiso. Didesniems ar sudėtingesniems įrenginiams dažnai reikalingas daugiasluoksnis požiūris, kai apsauga nustatoma atsižvelgiant į elektros tinklo struktūrą ir riziką.

Peržiūrėdami anApsauginis kintamosios srovės viršįtampio įtaisas, todėl svarbiausias klausimas yra ne tik įrenginio galingumas, bet ir tai, kur jis sumontuotas ir kokią elektros sistemos dalį jis turėtų apsaugoti. Fotovoltinių įrenginių atveju šis vertinimas taip pat turėtų apimti kintamosios srovės ir nuolatinės srovės apsaugos ryšį.

„Zhejiang Dabo Electric Co., Ltd.“ (CHYT), apimantis kintamosios srovės ir nuolatinės srovės apsaugos komponentus, įskaitant apsaugos nuo kintamosios srovės viršįtampio įtaisus, nuolatinės srovės grandinės pertraukiklius, apsaugos nuo nuolatinės srovės viršįtampio įtaisus, nuolatinės srovės izoliatorių jungiklius, nuolatinės srovės saugiklius ir saulės energijos kombainų dėžes, gaminių asortimentas yra naudingas produktų kontekstas, leidžiantis apsvarstyti apsaugą kaip visos fotovoltinės ir elektros paskirstymo sistemos dalį.
