1P/2P/3P/4P nuolatinės srovės grandinės pertraukiklių prijungimo būdai UPS maitinimo sistemose

UPS maitinimo sistemų konfigūracijoje nuolatinės srovės grandinės pertraukikliai atlieka dvi funkcijas – akumuliatorių grandinių izoliaciją ir apsaugą nuo viršsrovių. Įvairių tipų UPS maitinimo šaltiniai atitinka skirtingas akumuliatoriaus vardines įtampas ir sroves, todėl reikia pritaikyti nuolatinės srovės grandinės pertraukiklius su skirtingu polių skaičiumi. Šiame straipsnyje bus išsamiai aprašyti įvairūs 1P/2P/3P/4P nuolatinės srovės grandinės pertraukiklių, taikomų UPS sistemose, laidų prijungimo būdai.

1. Grandinės pertraukikliai turi standartinius parametrus, įskaitant vardinę įtampą ir vardinę srovę (1P tipams). Kai šie parametrai neatitinka akumuliatoriaus įtampos ir srovės reikalavimų, darbinę įtampą ir srovę galima padidinti pridedant grandinės pertraukiklio polių skaičių ir taikant nuosekliojo lygiagrečiojo jungimo konfigūracijas. Konkrečiai, serijinis jungimas padidina įtampą, o lygiagretus jungimas padidina srovę.Čia kaip pavyzdį paimame 250 V vardinę įtampą.

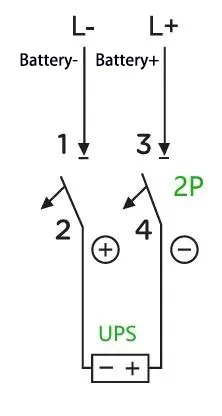

A:Pavyzdžiui: UPS, kurio talpa yra 40 kVA ir nominali 32 elementų akumuliatoriaus seka (išlyginamoji įkrovimo įtampa: 14 V × 32 = 448 V; taip pat yra baterijų, kurių plūduriuojanti įkrovimo įtampa yra tik 13,6 V, kuri čia naudojama tik iliustracijai ), maksimali darbinė srovė apskaičiuojama kaip 40 kVA ÷ 0 ÷ 1 ÷ 9 %. = 139 A (darant prielaidą, kad galios koeficientas yra 1,0, efektyvumas 90%, o UPS nustatyta 10 V viename elemente). Šiuo atveju pakanka 2P 500 V 200 A grandinės pertraukiklio. Laidų sujungimo būdas yra toks:

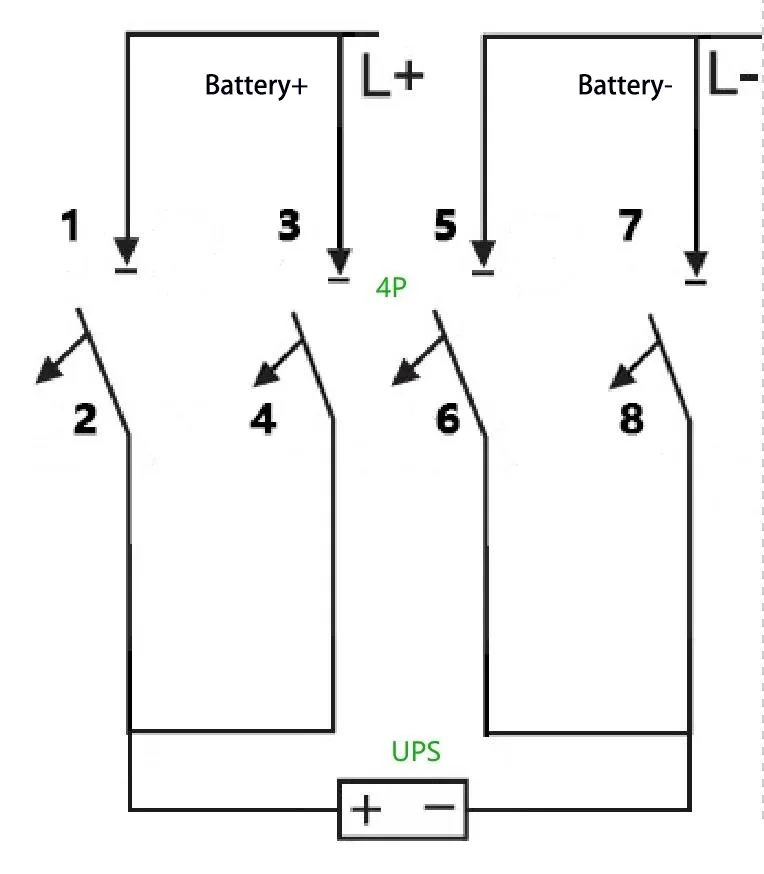

B:Ką daryti, jei vietoj to naudojamas 2P 500 V 100 A grandinės pertraukiklis? Šis reikalavimas gali būti įvykdytas naudojant 4P grandinės pertraukiklį, konkrečiai, lygiagrečiai sujungiant du 2P grandinės pertraukiklių rinkinius, kad padidėtų srovės perdavimo pajėgumas. Laidų sujungimo būdas yra toks:

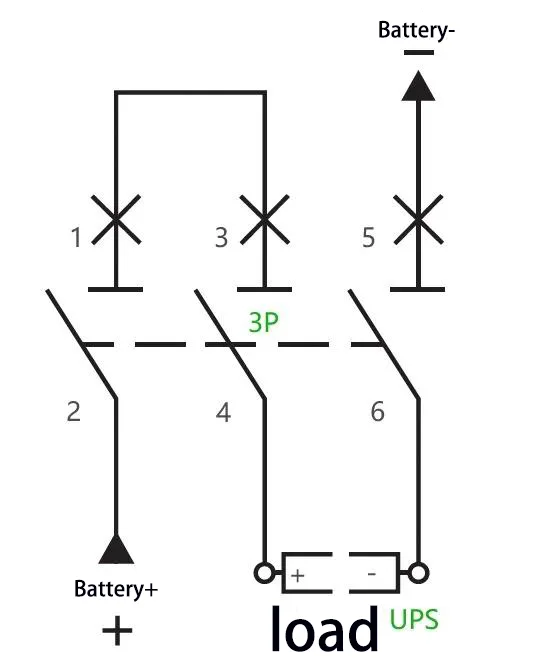

C:Pavyzdžiui: UPS, kurio talpa yra 40 kVA ir vardinė 40 elementų akumuliatoriaus seka (išlyginanti įkrovimo įtampą: 14 V × 40 = 560 V), maksimali darbinė srovė apskaičiuojama kaip 40 kVA × 1,0 ÷ 90% ÷ 10 V ÷ 40 = 111 A. nuosekliai sujungtų jo polių. Laidų sujungimo būdas yra toks:

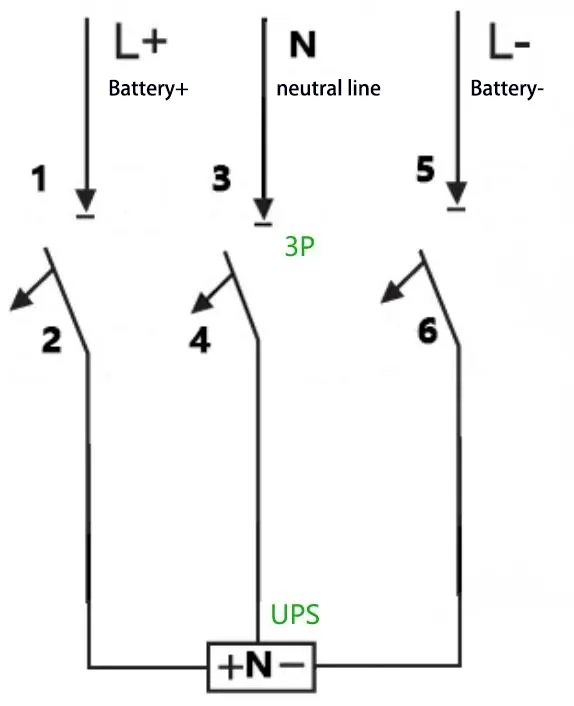

D:Pavyzdžiui: UPS, kurio talpa yra 40 kVA, vardinė 32 elementų akumuliatoriaus grandinė ir nulinio laido jungtis (išlyginanti įkrovimo įtampą: 14 V × 32 = 448 V, t. y. ± 224 V), maksimali darbinė srovė apskaičiuojama kaip 40 kVA × 1,0 ÷ 10 V = 1,0 ÷ 10 V 32 ÷ 30 % . Galima naudoti 500 V 200 A grandinės pertraukiklį, o laidų prijungimo būdas yra toks:

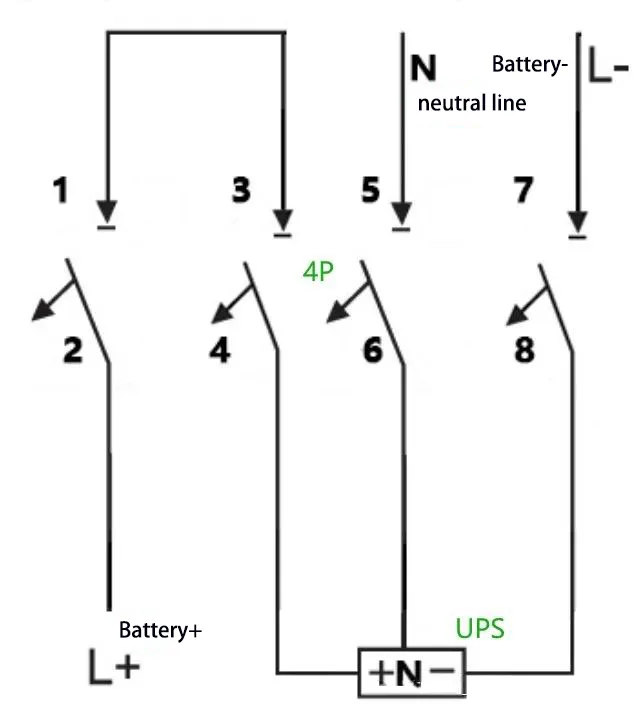

E:Pavyzdžiui: UPS, kurio talpa yra 40 kVA, vardinė 40 elementų akumuliatoriaus grandinė ir nulinio laido jungtis (išlyginanti įkrovimo įtampą: 14 V × 40 = 560 V, t. y. ±280 V), maksimali darbinė srovė apskaičiuojama kaip 40 kVA × 1,0 ÷ 10 V = 1,0 ÷ 10 V 1 ÷ 40 % . Galima naudoti 750 V 150 A grandinės pertraukiklį, kai du jo poliai yra sujungti nuosekliai. Laidų sujungimo būdas yra toks:
