Fotovoltinės kombainerio dėžės gedimų analizė ir tvarkymas

Fotovoltinių elektrinių eksploatavimas ir priežiūra yra svarbi šiuolaikinės žaliosios energijos sudedamoji dalis. Kaip pagrindinė elektros įranga fotovoltinėse elektrinėse, kombainų dėžė yra nepaprastai svarbi kasdienei eksploatacijai ir priežiūrai.

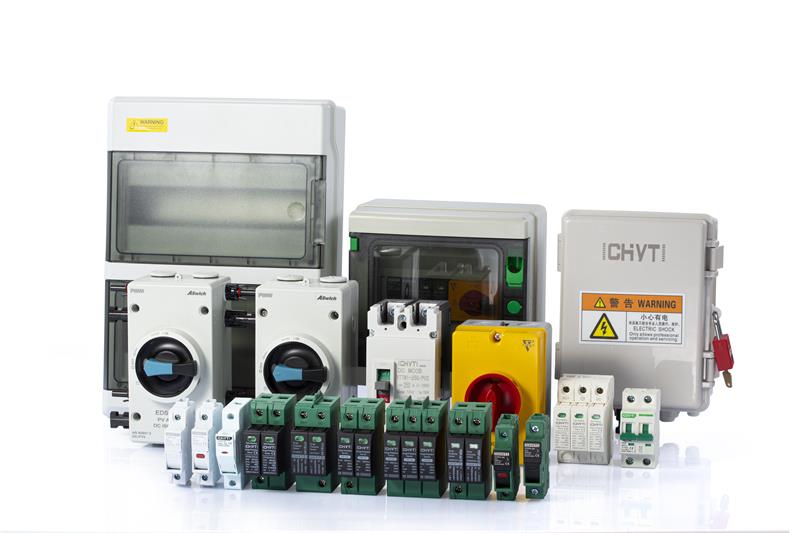

PV kombainų dėžės pagrindinės funkcijos ir struktūra

Pagrindinė fotovoltinės kombainerio dėžutės funkcija yra surinkti nuolatinės srovės elektros energiją iš kelių fotovoltinių stygų ir saugiai perduoti ją į paskesnes nuolatinės srovės skirstomąsias spintas arba inverterius per apsauginius įtaisus, tokius kaip grandinės pertraukikliai ir žaibo iškrovikliai. Jo konstrukciją paprastai sudaro dėžutės apvalkalas, nuolatinės srovės įvesties gnybtas, apsauga nuo žaibo, nuolatinės srovės grandinės pertraukiklis, stebėjimo blokas ir laidų gnybtai.

Toliau pateikiama kombinuotojo dėžutės vidinės struktūros schema:

◆ Dėžutės apvalkalas:Pagaminta iš nerūdijančio plieno arba plastiko, turi gerą sandarumą, atsparumą korozijai ir šilumos išsklaidymą. Apsaugos lygis paprastai siekia IP65, o tai gali veiksmingai užkirsti kelią dulkių ir drėgmės patekimui.

◆ DC įvesties gnybtas:Kiekvienoje kombinuotojo dėžutėje yra keli įvesties prievadai, atitinkantys srovių priėmimą iš skirtingų fotovoltinių stygų. Kiekviename prievade yra MC4 jungtys arba specialūs laidų gnybtai, kad būtų lengva prijungti eilutę.

◆ Apsauga nuo žaibo:Įmontuotas žaibo iškroviklis, paprastai apsauga nuo viršįtampių (SPD), specialiai sukurta fotovoltinei energijai, naudojamas siekiant išvengti žaibo sukelto viršįtampio ir apsaugoti sistemą nuo žaibo pažeidimų.

◆ Nuolatinės srovės grandinės pertraukiklis:Kiekviename įvesties gnybte yra nuolatinės srovės grandinės pertraukiklis, apsaugantis nuo viršsrovių. Aptikus nenormalią srovę (pvz., trumpąjį jungimą ar perkrovą), grandinė automatiškai atjungiama, siekiant apsaugoti fotovoltinių modulių ir sistemų saugą.

◆ Laidų gnybtai:Laidų gnybtai su aiškiais ženklais viduje yra patogūs techninės priežiūros personalui apžiūrėti ir pašalinti triktis.

Bendra PV kombinatoriaus dėžutės gedimų analizė ir struktūra

◆ Grandinės pertraukiklių dažno išjungimo reiškinio analizė

Pagrindinės priežasties atsekimas: Šis reiškinys gali atsirasti dėl trumpojo jungimo tarp stygų, fizinių fotovoltinių modulių pažeidimų, netinkamo veikimo laidų metu arba sistemos apkrovų, kurios viršija jos projektinį diapazoną.

Apdorojimo vadovas: pirmiausia reikia izoliuoti paveiktą įvesties grandinę, o tada multimetru tiksliai išmatuoti atitinkamos fotovoltinės grandinės atviros grandinės įtampą ir trumpojo jungimo srovę, kad būtų galima tiksliai nustatyti nenormalaus komponento vietą. Jei pirminės patikros metu nerandama jokių akivaizdžių problemų, būtina atidžiai patikrinti jungiamuosius laidus ir įsitikinti, ar izoliacija nėra pažeista dėl senėjimo, susidėvėjimo ar išorinių veiksnių, dėl kurių gali atsirasti įžeminimo gedimų. Galiausiai negalima ignoruoti paties grandinės pertraukiklio įvertinimo, įskaitant tai, ar jo vardinė srovė, įtampa ir kiti parametrai atitinka sistemos reikalavimus. Jei reikia, reikia pakeisti, kad būtų užtikrintas stabilus sistemos veikimas.

◆ Reagavimo strategijos žaibo iškroviklio gedimo atveju

Gedimo priežastis: Kaip pagrindinė įranga, apsauganti sistemą nuo žaibo smūgių ir viršįtampių, žaibo iškrovikliai dažnai sugenda dėl tiesioginio žaibo smūgio arba sistemos vidinio viršįtampio.

Procesas: Reguliarus žaibo stabdžio indikatoriaus lango arba LED lemputės būsenos tikrinimas yra veiksminga priemonė išvengti gedimų. Kai indikatoriaus langas pasidaro raudonas arba praranda ekraną, tai reiškia, kad žaibo iškroviklis buvo pažeistas ir jį reikia nedelsiant pakeisti, kad būtų išvengta galimo pavojaus saugai.

◆ Aukštos vidinės temperatūros kombainerio dėžėje problemos sprendimas

Priežasties analizė: Kombainerio dėžutės vidinė temperatūra yra per aukšta, dažniausiai dėl pašalinių objektų, blokuojančių šilumos išsklaidymo angas, pernelyg didelio dulkių kaupimosi dėžutės viduje arba šildymo elementų perkaitimo dėl per didelės srovės.

Sprendimas: Pirmiausia, norint užtikrinti netrukdomą oro cirkuliaciją, būtina išvalyti kombainerio dėžės ventiliacijos ir šilumos išsklaidymo angas. Tuo pačiu metu patikrinkite ir pašalinkite dulkes dėžutės viduje, kad sumažintumėte šiluminę varžą. Jei problema nebuvo išspręsta iš esmės, gali būti svarstoma įrengti aušinimo ventiliatorių arba optimizuoti dėžutės izoliacijos konstrukciją, kad būtų sumažintas išorinės aplinkos poveikis temperatūrai dėžutės viduje. Be to, būtina atsekti per didelės srovės šaltinį ir sureguliuoti arba taisyti susijusius komponentus, kad būtų užtikrinta, jog sistemos srovė yra saugiame diapazone.

◆ Kabelio jungties perkaitimo problemų sprendimas

Priežasčių analizė: Kabelių jungčių perkaitimas daugiausia vyksta dėl prasto kontakto, dėl kurio padidėja kontakto varža ir susidaro daug šilumos.

Tvarkymo pasiūlymas: naudokite infraraudonųjų spindulių termovizorių, kad reguliariai stebėtumėte kabelių jungčių temperatūrą kombinatoriaus dėžutės viduje ir išorėje. Nustačius neįprastai aukštos temperatūros taškus, reikia nedelsiant atjungti atitinkamas grandines, kad būtų išvengta gaisro nelaimingų atsitikimų. Tuo pačiu metu patikrinkite perkaitusios jungties tvirtinimo būklę ir, jei reikia, perdarykite jungtį arba pakeiskite pažeistas dalis, kad būtų užtikrintas geras jungties kontaktas ir laidumas.

PV kombinatoriaus dėžės gedimų prevencijos ir priežiūros struktūra

◆ Reguliarus patikrinimo planas

Sukurkite išsamų patikrinimo planą, įskaitant elektros saugos patikrinimus, valymą ir techninę priežiūrą, eksploatacinių savybių patikrinimą ir tt, siekiant užtikrinti, kad visi aspektai būtų atliekami pagal planą.

◆ Aplinkos prisitaikymo reguliavimas

Reikėtų imtis atitinkamų priemonių esant skirtingoms klimato sąlygoms, pvz., sustiprinti drėgmei atsparias ir šilumos išsklaidymo priemones aukštos temperatūros ir lietingose ​​vietose, padidinti valymo dažnumą vietose, kuriose yra didelių smėlio audrų, sumažinti kliūtis ir susidėvėjimą.

◆ Atsarginių dalių valdymas ir inventorizacija

Tvarkykite būtinų atsarginių dalių, ypač pažeidžiamų dalių, tokių kaip grandinės pertraukikliai, žaibo iškrovikliai, jungtys ir kt., atsargą, kad gedimo atveju būtų užtikrintas greitas pakeitimas ir sutrumpėtų prastovų laikas.

◆ Techniniai mokymai ir mainai

Organizuokite eksploatavimo ir techninės priežiūros komandą, kad ji dalyvautų profesionaliuose mokymuose, dalintųsi naujausiomis eksploatavimo ir priežiūros technologijomis bei gedimų atvejais ir pagerintų bendrą komandos įgūdžių lygį ir reagavimo į ekstremalias situacijas galimybes.

◆ Reguliarus patikrinimas ir valymas

Rekomenduojama kas tris mėnesius – šešis mėnesius valyti kombainų dėžės išorę, kad būtų pašalintos dulkės ir nešvarumai, o šilumos išsklaidymo angos būtų neužkimštos; Tuo pačiu metu patikrinkite dėžutės sandarumą, kad įsitikintumėte, jog nėra vandens garų prasiskverbimo.

◆ Elektrinio veikimo patikrinimas

Bent kartą per metus atlikite išsamų elektros veikimo patikrinimą, įskaitant kiekvienos įvesties grandinės įtampos ir srovės matavimą, kad įsitikintumėte, jog jie yra normalūs, patikrinkite grandinės pertraukiklių ir žaibo iškroviklių darbinę būseną ir užtikrinkite ryšio modulio jungčių stabilumą.

◆ Apsauga nuo žaibo ir įžeminimo patvirtinimas

Reguliariai tikrinkite apsaugos nuo žaibo sistemos efektyvumą, patikrinkite žaibolaidžio būsenos indikaciją ir, jei reikia, atlikite apsaugos nuo žaibo bandymus; Tuo pačiu metu įsitikinkite, kad kombaino dėžutės įžeminimo tęstinumas ir įžeminimo varža atitinka reikalavimus.
