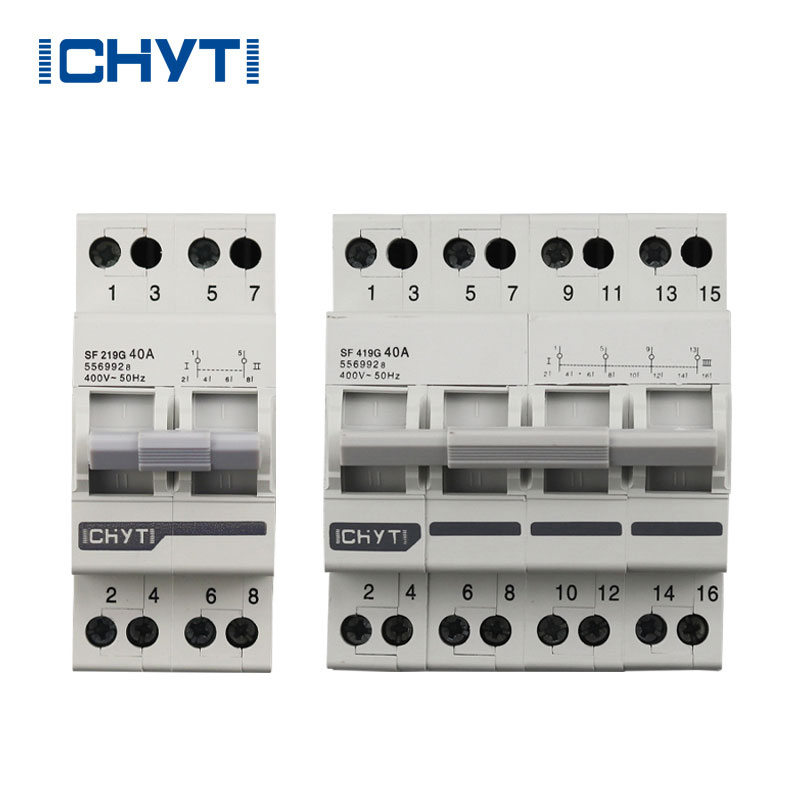

40 amperų rankinio perdavimo jungiklis

ICHYTI yra Kinijos tiekėjas ir gamintojas, kuris specializuojasi gaminant aukštos kokybės 40 amperų rankinį perdavimo jungiklį. Turėdami ilgametę patirtį šioje srityje, siekiame užmegzti ilgalaikius verslo santykius su savo klientais. ICHYTI siūlo puikias OEM paslaugas ir turi daugiau nei 12 metų patirtį saulės sistemos srityje. Be to, turime galimybę atlikti nepriklausomus tyrimus ir plėtrą, užtikrindami, kad teikiame naujoviškus ir aukščiausios klasės produktus.

Siųsti užklausą PDF parsisiųsti

Prekės aprašymas

Kinija ICHYTI Customized 40 amperų rankinio perdavimo jungiklis Free Sample turi keturias funkcijas, būtent jungiklio konvertavimą ir izoliavimą, ir gali lanksčiai perjungti dvi apkrovas. Jis montuojamas naudojant DIN standartinius 35 × 75 bėgius, korpusas pagamintas iš PA66 įpurškimo, pasižymintis dideliu antipirenu. Tai gali būti idealus sprendimas pramoninėje įrangoje ir grandinėse įjungti ir išjungti. 40 amperų rankinio perdavimo jungiklio vardinė srovė yra 40A/63A, todėl montavimas ir laidų sujungimas ant kreipiamojo bėgio yra patogus ir saugus.

ICHYTI 40 amperų rankinio perdavimo jungiklio parametras (specifikacija)

Produkto modelis	SF 219G
stulpas	2P	4P
Nominali srovė (A)	40, 63	40, 63
Nominali įtampa (V)	230/400	230/400
Kontaktinė forma	1-0-2
Darbinė temperatūra	-5 °C -+40 °C
Uždara klasė	IP20
Montavimas	Bėgių montavimas
Dažnis	50/60Hz
æ¥metrinis gyvenimas	Ne mažiau kaip 1500 kartų
Mechaninis gyvenimas	Ne mažiau kaip 8500 kartų

ICHYTI 40 amperų rankinio perdavimo jungiklis Naudojimo instrukcija

2P MTS:

◉ Kai rankena atsitrenkia į I padėtį: 1 ir 2 yra sujungti, 5 ir 6 yra prijungti.

◉ Kai rankena atsitrenkia į II padėtį: 1 ir 4 yra sujungti, 5 ir 8 yra prijungti.

◉ Kai rankena yra vidurinėje padėtyje: abi grupės yra atjungtos.

4P MTS:

◉ Kai rankena atsitrenkia į I padėtį: 1 ir 2 yra sujungti, 5 ir 6 yra prijungti, 9 ir 10 yra prijungti, 13 ir 14 yra prijungti.

◉ Kai rankena atsitrenkia į II padėtį: 1 ir 4 yra sujungti, 5 ir 8 yra prijungti, 9 ir 12 yra prijungti, 13 ir 16 yra prijungti.

◉ Kai rankena yra vidurinėje padėtyje: abi grupės yra atjungtos.

◉ Įeinančių ir išeinančių laidų padėtis gali būti koreguojama pagal faktinius poreikius (viršutinis ir apatinis išėjimas nebūtinai reikalingi, kai naudojamas dvigubam maitinimo perjungimui, turi būti naudojamas apatinis įėjimas ir viršutinis išėjimas).
